钢桶缝焊机改造技术获得重大突破 |
2010-7-30 |
钢桶缝焊机改造技术获得重大突破
杨文亮
近日,由钱兴圣开发的新型钢桶缝焊机改造项目在南通获得成功。这项技术是自5年前开始的我国半自动钢桶缝焊机改造成功后的又一次重大突破。该项技术已申请并获得国家专利。
一、新型缝焊机改造技术的主要特点
该技术使我国传统的FN-150型半自动缝焊机在钢桶焊接中的表现获得了最大程度的发挥,其自动化性能有了大幅度的提高,主要特点如下:
1、实现焊接的无级调速
该设备通过一套无级调速系统,可以使焊接速度得到大范围的调整,实现高速焊接,对于焊接200升钢桶,目前焊接速度可提高到每只桶8秒的速度,是原缝焊速度的三倍。
2、实现无需点焊定位的直接缝焊
该设备通过一套与全自动焊机相同的三只一组腰鼓轮,以及Z形杆,可使卷圆后的桶身,不需要点焊定位直接缝焊,不仅大幅度提高了焊接速度,而且有效的提高了焊接质量,使因点焊造成的焊接质量问题得以消除。另外,由于不需要点焊,节省了一道工序,据核算,由此节省的点焊机设备投资、电费、人工费用等,一年可节约4~6万元(以年产量10万只200升钢桶计算)。

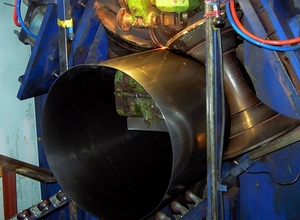

图为焊机正在进行钢桶焊接的焊机局部图。
3、实现PLC触摸屏调节
该设备采用目前最新的PLC中文触摸屏进行调节控制,实现了更简单和直观的人性化调节,轻松实现计算机自动控制,不仅调节准确,而且迅速、稳定。可以预设置十组以上的焊接参数,当改变材料时可以轻松实现焊接参数的更换。
下图为触摸屏调节器外形图。
4、采用全新技术的电阻焊控制器
采用最新技术的电阻焊控制器,通过内部时间调节器向可控硅提供触发信号来改变移相角的大小,控制焊接变压器的初级电流,然后由焊接变压器进行转换,获得焊接钢桶所需要的焊接电流。
下图为电阻焊控制器外形图。它是全中文人性化的操作界面。
5、焊接搭边小质量稳定
通过精确的焊接定位系统的改造,实现了3mm的焊接搭边,并能够保证焊接质量的持续稳定,焊接强度高,焊缝密封性能好,焊缝表面美观平整,与全自动焊机的焊接质量可以媲美。

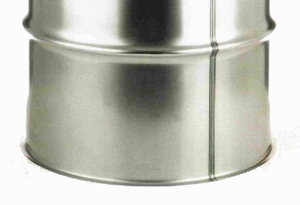

下图为新改造焊机焊焊接的桶身局部图。
6、改造费用低
该项技术改造,是在国产FN-150型焊机的基础上进行的,改造费用较低,适合我国大多数中小型制桶企业的改造需求,堪称物美价廉。
|
